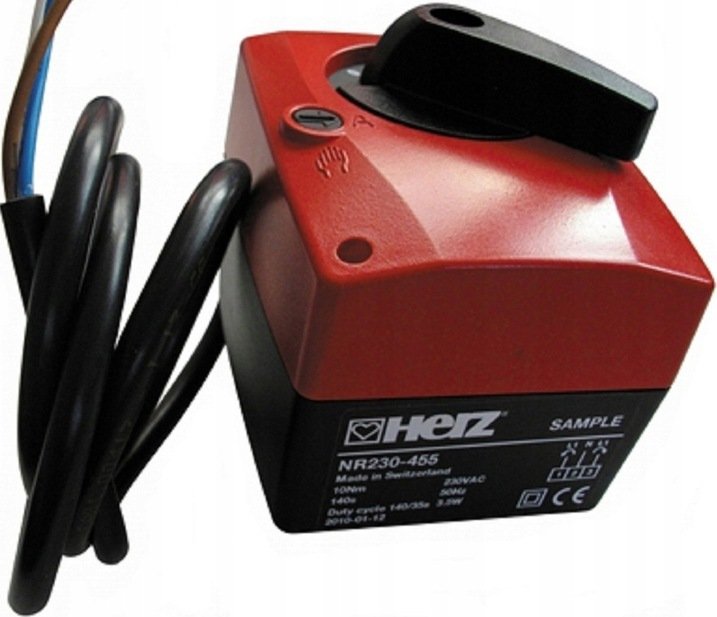

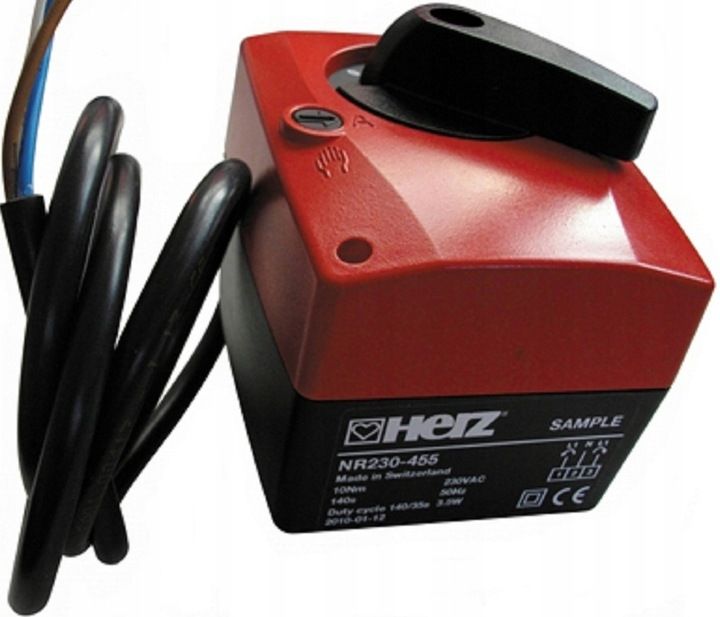

Herz Siłownik termiczny - do zaworu 3 i 4-drogowego 230v 10nm, 140s (1771263)

Siłownik termiczny - do zaworu 3 i 4-drogowego 230v 10nm, 140s (1771263)

Napęd elektryczny do zaworów 3 i 4-drogowego, o napięciu zasilania 230V, 50Hz, przyłączu elektrycznym w przypadku odłączenia zasilania, posiadający tarcze z możliwością obrotu. Napęd mocowany jest do zaworu mieszającego za pomocą jednej śruby. Dostarczony w zestawie stalowy sworzeń służy jako zabezpieczenie przed obracaniem się korpusu napędu na zaworze. Położenie montażowe w granicach 90° może być wybrane dowolnie. Dzięki skompaktowanej formie napęd pasuje do większości wycięć izolacji stosowanej do armatury. Obrót napędu ogranicza się do 90°. Po osiągnięciu pozycji krańcowych, napęd zostaje odłączony elektrycznie. W przypadku problemów związanych z zasilaniem elektrycznym napędu, można go ustawić w trybie ręcznym w pozycjach pośrednich w zakresie 90° za pomocą pokrętła. W przypadku sterowania ręcznego, sprzęgło napędu jest odłączone i ręcznie można wybrać dowolną pozycję, zgodnie ze skalą, która może być osadzona w korpusie napędu w 2 pozycjach. . Napęd należy stosować z zaworami mieszającymi HERZ 2137 i 2138. Sterowanie napędu odbywa się z reguły przy zastosowaniu automatyki do sterowania 3-punktowego.

Specyfikacja:

• Do zaworów
• Napięcie zasilania230 V AC
• Sygnał sterującyTrzypunktowy
• ModelObrotowy
• Długość kabla przyłączeniowego1 m
• Rodzaj przekazania napęduZ przekładnią
• Z mechanicznym wskaźnikiem pozycji
• Obsługa ręczna
• Czas cyklu pracy140 s
• Moment10 Nm
• Maks. kąt obrotu90 °
• Z funkcją bezpieczeństwa
• Stopień ochrony (IP)IP40
• Temperatura otoczenia0-50
