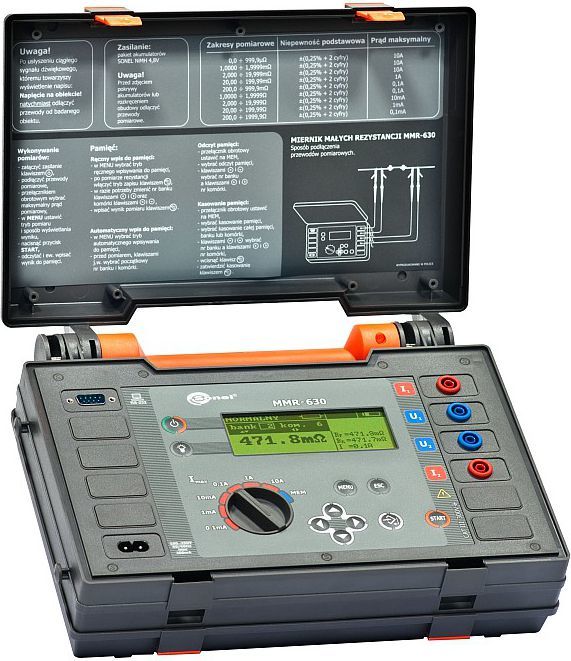

Sonel Miernik małych rezystancji MMR-630 (WMPLMMR630)

Miernik małych rezystancji MMR-630 (WMPLMMR630)

Opis:

Miernik małych rezystancji zapewniający bardzo wysoką dokładność (rozdzielczość pomiaru 0,1 µΩ). Duży prąd pomiarowy dla poszczególnych podzakresów oraz odpowiednie tryby pracy, umożliwiają wykonywanie pomiarów również obiektów o charakterze indukcyjnym (transformatory, silniki). O wszechstronności wykorzystania decydują specjalne funkcje, pozwalające wykorzystać przyrząd również w cyklu produkcyjnym do pomiarów seryjnych, na przykład podczas kontroli dużych partii.

Dane techniczne:

Pomiary obiektów o charakterze rezystancyjnym:

• połączeń spawanych i lutowanych, połączeń szyn wyrównawczych, przewodów uziemiających,
• styków, spoin szyn kolejowych, przewodów i kabli,
• pomiar metodą czteroprzewodową.

Pomiary obiektów o charakterze indukcyjnym:

• uzwojeń silników, transformatorów, cewek o niskiej rezystancji.
• wybór zakresu pomiarowego automatyczny lub ręczny (pomiar obiektów o charakterze indukcyjnym).
• pomiar metodą czteroprzewodową.

Wybór trybu pomiaru dostosowany do typu mierzonego obiektu:

• pomiar szybki (3 sekundy) do pomiaru obiektów o charakterze rezystancyjnym,
• pomiar wydłużony do badań obiektów o charakterze indukcyjnym (możliwy tryb skrócony z nieznacznie ograniczoną dokładnością); z automatycznym rozładowaniem obiektu po pomiarze.

Wybór trybu pomiaru w zależności od zastosowania (m. in. kontrola serii wyrobów):

• pomiar w trybie normalnym - wyzwalany po każdorazowym wciśnięciu przycisku „START”,
• pomiar w trybie automatycznym - przyrząd oczekuje na podłączenie wszystkich czterech przewodów pomiarowych do obiektu, po czym automatycznie uruchamia pomiar prądem w jednym lub obu kierunkach i wylicza wartość średnią rezystancji,
• pomiar w trybie ciągłym - miernik powtarza kolejne cykle pomiarowe z przerwami co 3 sekundy (dla obiektów o charakterze rezystancyjnym), lub wykonuje pomiar nieprzerwanie (dla obiektów o charakterze indukcyjnym).

Tryb okienkowy:

• umożliwia ustawienie górnej i dolnej granicy, pomiędzy którymi powinien znaleźć się wynik pomiaru, sygnalizacja dźwiękowa wyjścia poza zakres.
